Saulės dangtelio parinkimas neturi remtis vien dydžio pavadinimu, pavyzdžiui, 95 mm arba 110 mm. Serijinėje gamyboje svarbiau, kaip dangtelis realiai laikosi ant korpuso: ar turi stabilią atramą, neįkrenta į vidų, neturi per didelio laisvumo ir atrodo proporcingai.
Dažna klaida - pateikti kataloginį skersmenį, bet nepatikrinti tikros angos, krašto ir įstatymo. Dideliame užsakyme kelių milimetrų neatitikimas kartojasi visoje partijoje.

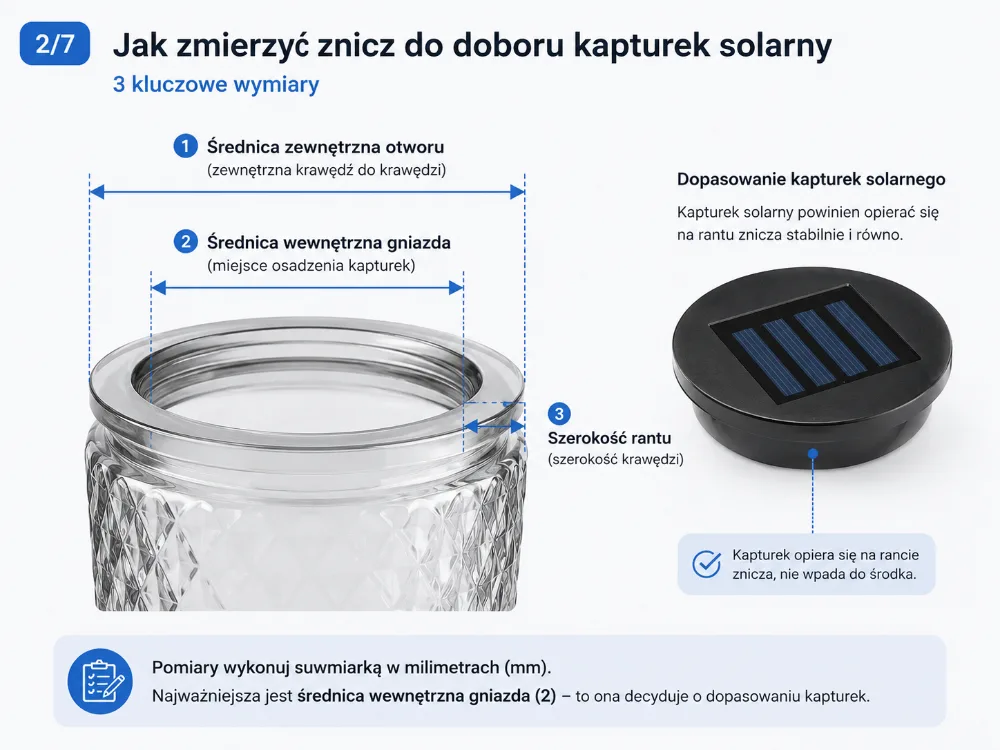

Svarbiausia taisyklė: matuokite korpusą, ne tik dangtelį
- Išorinis viršutinės angos skersmuo parodo atramos plotą.
- Vidinis įstatymo skersmuo parodo, ar apatinė dangtelio dalis gali įeiti į korpusą.
- Krašto plotis ir profilis lemia atramą, laisvumą ir judėjimą.
Didmeniniam projektui siųskite nuotrauką, techninį brėžinį arba fizinį pavyzdį. Galimi sprendimai aprašyti kapų žvakių komponentų puslapyje.
95 mm saulės dangtelis: kada tinka?
95 mm dažnai tinka mažiems ir vidutiniams korpusams su siauresne anga, kai gaminys turi būti kompaktiškas ir nereikia labai didelės panelės.
- dangtelis turi gulėti lygiai;
- kraštas turi suteikti pakankamą atramą;
- panelės plotas turi atitikti norimą švietimą;
- aukštame lengvame korpuse būtinas stabilumo testas.
95 mm pavadinimas negarantuoja suderinamumo su kiekviena panašaus dydžio anga, nes plastikas ir stiklas turi skirtingas tolerancijas.
110 mm saulės dangtelis: kada geriau?
110 mm dažniau naudojamas didesniems korpusams ir platesnėms angoms. Jame daugiau vietos panelei, LED, baterijai ir PCB, tačiau jis turi tikti viršutinės dalies proporcijoms.
| Situacija | Kodėl gali tikti 110 mm |
|---|---|
| Plati anga | Geriau uždengia viršų |
| Didesnis dekoratyvinis korpusas | Gali atrodyti proporcingiau |
| Reikia didesnės panelės | Daugiau aktyvaus ploto |
| Daugiau komponentų | Daugiau vietos baterijai ir PCB |
Per didelis dangtelis gali išsikišti, atrodyti sunkus ar remtis netinkamoje vietoje.

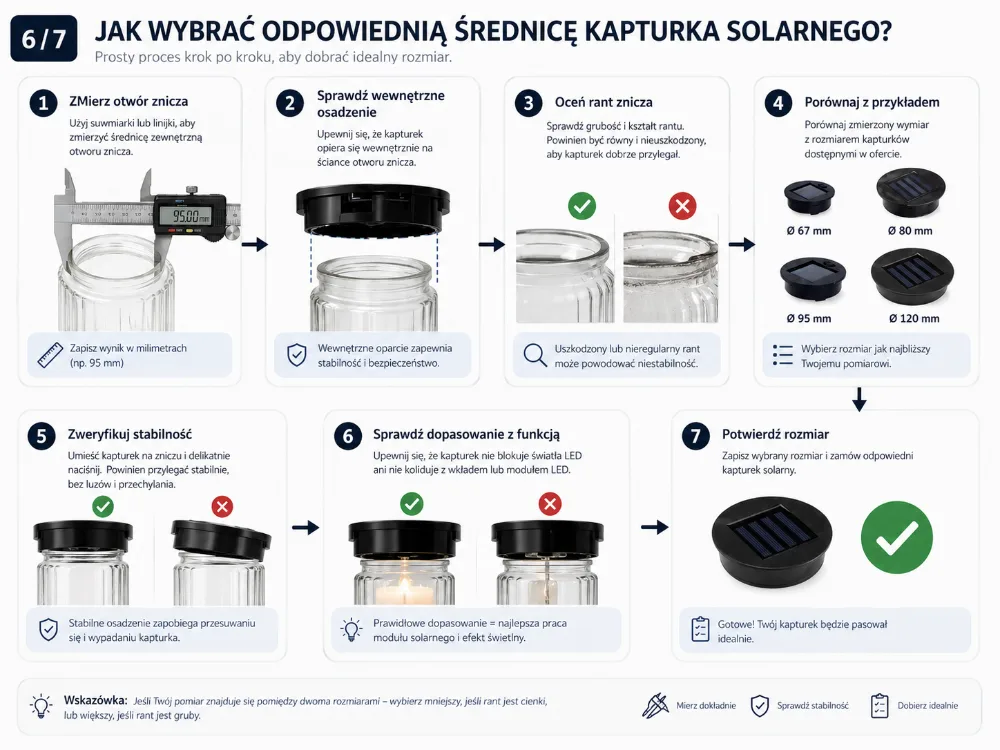

Kaip teisingai matuoti?
- Išmatuokite angą plačiausioje vietoje ir keliomis kryptimis.
- Išmatuokite vidinį įstatymą, jei dangtelis įeina į vidų.
- Nustatykite, ar kraštas plokščias, apvalus, laiptuotas ar dekoratyvinis.
- Palyginkite su tikru dangteliu, ne vien katalogo pavadinimu.
- Surinkę gaminį, jį palenkite ir lengvai pajudinkite dangtelį.

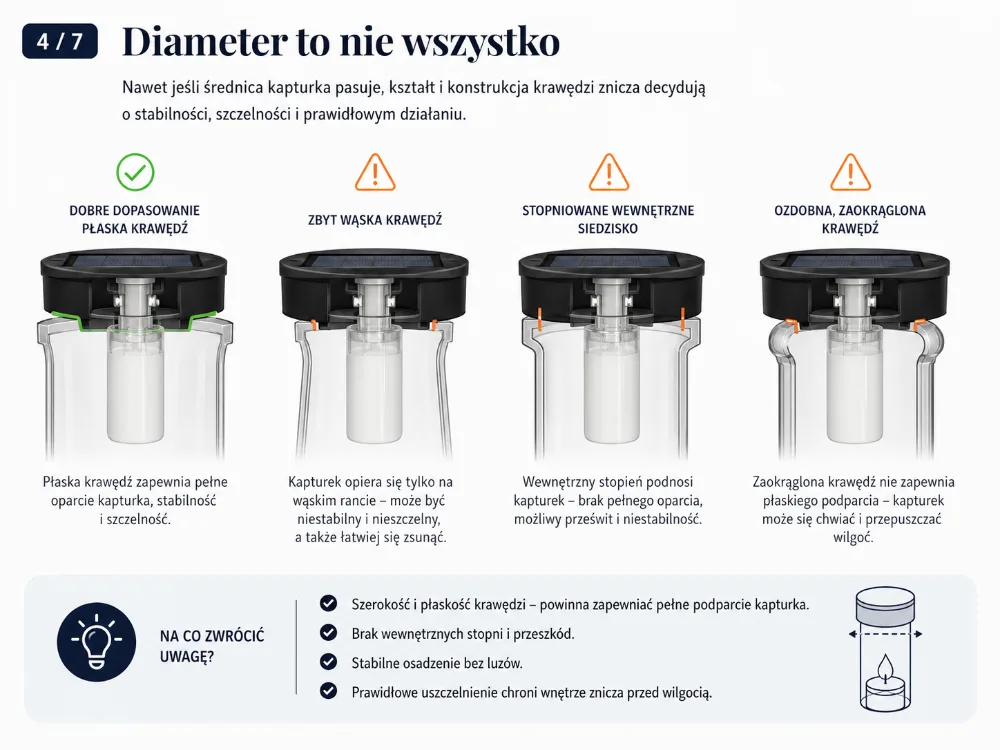

Kodėl vien skersmens nepakanka?
- Įstatymas: ant krašto, korpuso viduje arba ant vidinės pakopos.
- Forma: tiesus apskritas ir dekoratyvinis profilis matuojami skirtingai.
- Medžiaga: plastiko ir stiklo tolerancijos bei partijų svyravimai skiriasi.
- Aukštis: techniškai tinkamas dangtelis gali atrodyti per aukštas arba per plokščias.

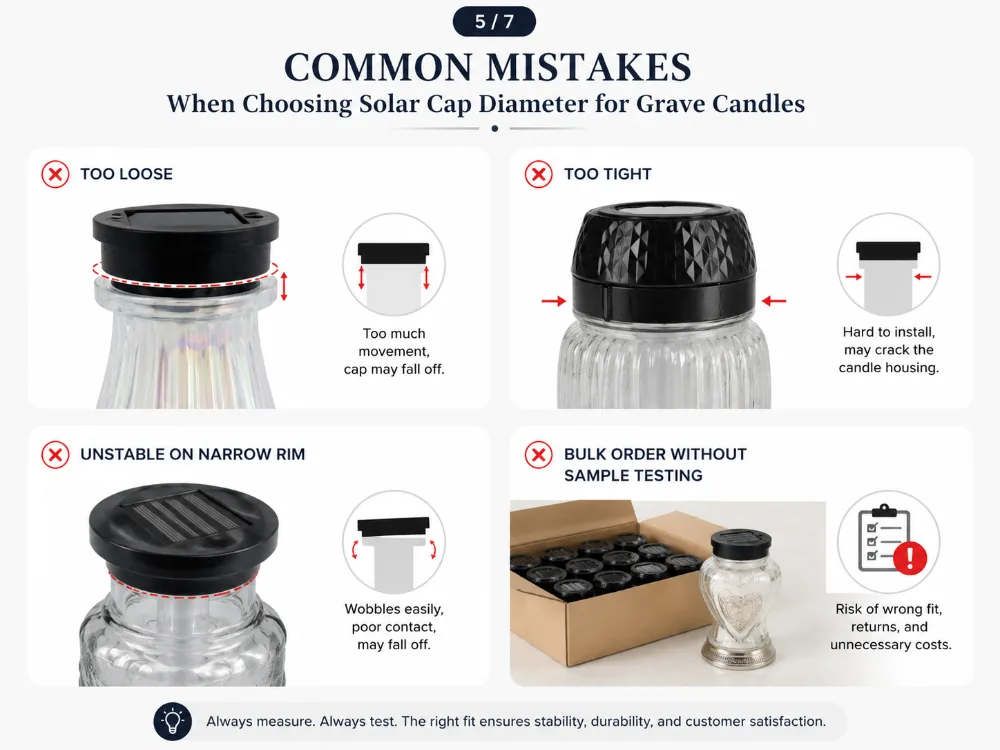

Dažniausios klaidos
- pasirinkimas tik pagal 95 mm ar 110 mm pavadinimą;
- testo ant tikro korpuso nebuvimas;
- krašto pločio ir profilio ignoravimas;
- didelė partija be patvirtinto pavyzdžio;
- skersmens tikrinimas nevertinant bendros išvaizdos.

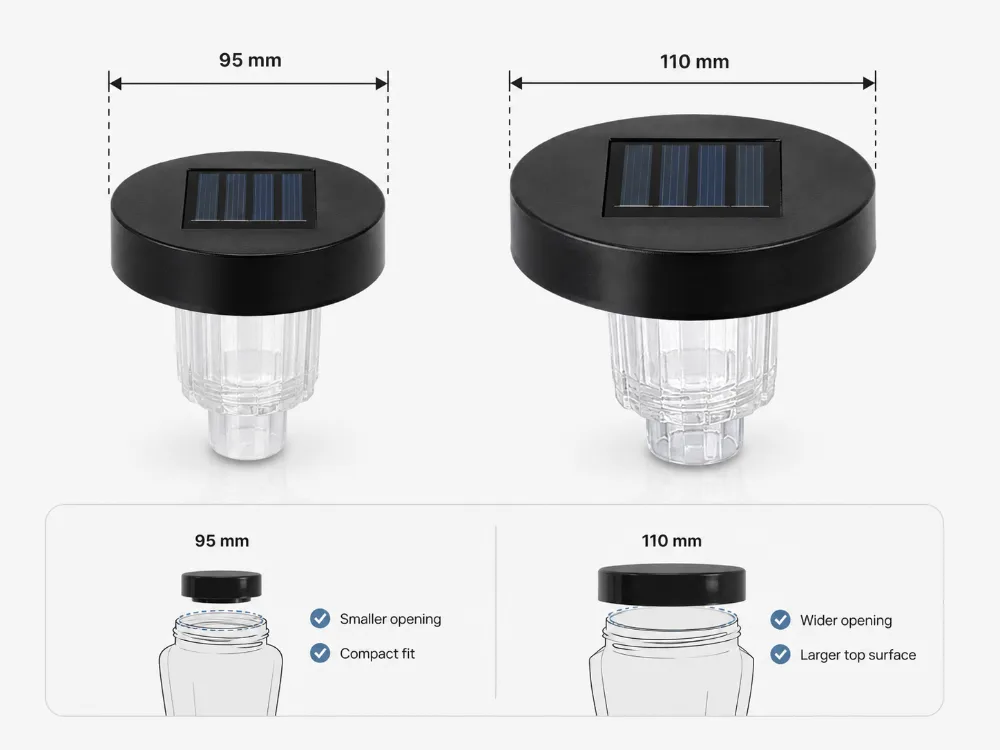

95 mm, 110 mm ar individualus dydis?
| Dydis | Tipinis naudojimas | Svarbiausia kontrolė |
|---|---|---|
| 95 mm | Maži ir vidutiniai korpusai | Stabilumas ir kraštas |
| 110 mm | Didesni korpusai ir angos | Proporcija ir įstatymas |
| Individualus | Nuosavos formos korpusas | Tolerancija, pavyzdys, montavimas |
Kada verta individuali forma?
Ji prasminga, kai prekės ženklas turi savo korpusą, neįprastą kraštą, private label seriją, nestabilų standartinį dangtelį arba nori išskirtinio vaizdo. Tada vertinami ne tik matmenys, bet ir panelė, baterija, vidinė erdvė, pakuotė bei tolerancijos.
Tokį procesą galima įtraukti į didmenos ir OEM/ODM projektą.

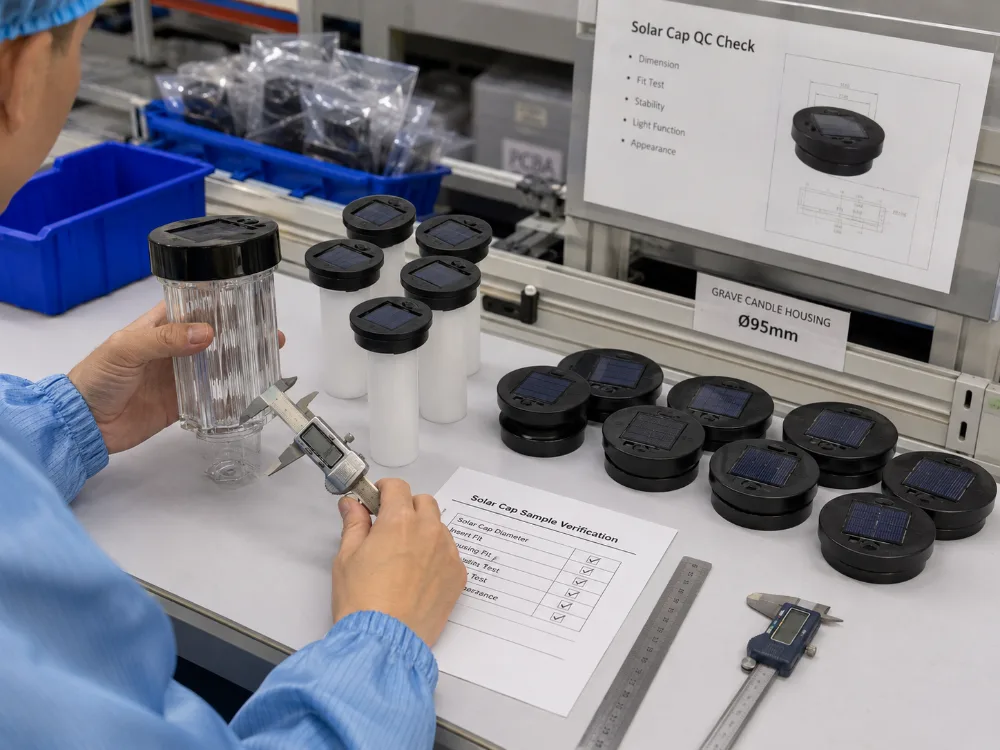

Kontrolė prieš serijinę gamybą
Patikrinkite angą, kraštą, atramą, vizualinę proporciją ir vietą panelei, LED, baterijai bei PCB. Patvirtintas priešgamybinis pavyzdys tampa serijinės kontrolės standartu.
Didesniam užsakymui derinkite šią kontrolę su didmeninio pirkimo checklistu.
Išvada
95 mm ir 110 mm padeda susiaurinti pasirinkimą, tačiau tinkamas dangtelis turi atitikti tikrą angą, įstatymą, kraštą, toleranciją, stabilumą ir proporciją. Saugiausias sprendimas - tikslus matavimas ir fizinio pavyzdžio patvirtinimas prieš gamybą.
